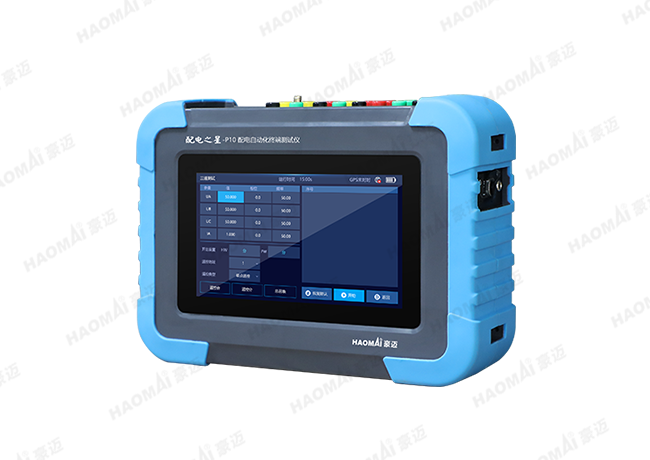

配電之星-P10 配電自動化終端測試儀
——掌上型配電終端高效運維利器
設備根據配電網行業檢測大綱標準設計開發，具備常規信號和小信號輸出，滿足電磁式和電子式配電終端對混合輸入信號的需求，主要用于現場二次回路運維檢修，特別是配電終端FTU、DTU安裝前后的快速調試驗收工作。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 掌上型配電儀，體積超小，超長續航，輕松攜帶
- 內置大容量鋰電池，續航時間不小于8小時
- 內置模擬斷路器，兼容各種電壓模式，靈活可調的分閘和合閘時延
- 具備3路電壓和1路電流常規交流輸出，電壓 3×264V/路，電流 0~10.0A
- 集成3路高精度小信號輸出，滿足各種應用場景
- 測試功能全面，支持三遙測試、狀態序列、模擬斷路器、保護功能、規約等測試
- 支持GPS多臺同步仿真，滿足現場FA饋線自動化測試
- 支持IEC101、IEC104通信規約測試和驗證
- 完善可靠的短路、過流、超時、過溫等自保護措施
技術參數
|
電壓模擬量輸出 |
|
|
輸出范圍 |
3×(0~264V) |
|
輸出精度 |
±0.1% |
|
輸出頻率 |
10~650Hz，分辨率0.01Hz |
|
輸出相位 |
0~360°， 分辨率0.2度 |
|
輸出時間 |
持續輸出 |
|
電流模擬量輸出 |
|
|
輸出范圍 |
1×(0~10A) |
|
輸出精度 |
±0.1% |
|
輸出頻率 |
10~650Hz，分辨率0.01Hz |
|
輸出相位 |
0~360°，分辨率0.2度 |
|
輸出時間 |
不限(0~1.2A)，300s(1.2~6A)，45s(6~10A) |
|
小信號輸出 |
|
|
輸出范圍 |
3×(0~10V) |
|
輸出精度 |
±0.1% |
|
輸出頻率 |
10~650Hz, 分辨率0.01Hz |
|
輸出相位 |
0~360°, 分辨率0.2度 |
|
輸出時間 |
不限時 |
|
帶載能力 |
≥50mA |
|
通信接口 |
|
|
網口 |
1個RJ45 (10/100M自適應) |
|
同步對時 |
北斗/GPS |
|
串口 |
RS232和RS485各一路 |
|
航插接口 |
支持 |
|
開關量 |
2路開入，2路開出 |
|
模擬斷路器功能 |
采集配電終端跳合閘和分閘信號，輸出遙信合位和分位信號 |
|
通信誤差 |
空接點，不分極性，不同步誤差≤0.1ms |
|
通信同步性 |
兩路輸出間隔時間誤差≤0.2ms |
|
供電電源 |
AC 100~240V，內置鋰電池，續航時間不少于8小時 |
|
尺寸 |
256×188×76 mm（長×寬×高） |
|
重量 |
2.5kg |
